光伏焊帶多工位拉力機FR-108D電池片拉力試驗機測試過程中采用全數字化力量、位移、速度三閉環控制，采用日本松下交流伺服達及控制驅動系統，配合美傳力高精度傳感器加中國臺灣TBI高精密滾珠絲桿傳動，以達到傳動效率效果。

電池片拉力試驗機可安裝多個力量傳感器（多可安裝20），配合我公司自主研發專用軟件，可達到多個傳感器同時使用，并且測試數據可同時顯示在電腦軟件上，操作，方便好用。

由于該試驗機實現了試驗過程的自動控制和試驗結果的信息化處理，可使操作人員方便、自主地設置試驗程控步驟。在進行拉伸試驗時，可以使試驗者清晰地觀察低碳鋼、鑄鐵等整個試驗過程。通過在不同曲線段的反復加載，由力—位移（變形）曲線，可以直觀的驗證虎克定律和觀察冷作硬化現象。對無明顯物理屈服現象的材料，可以選用滯后環法或逐步逼近法測定規定非比例延伸強度。

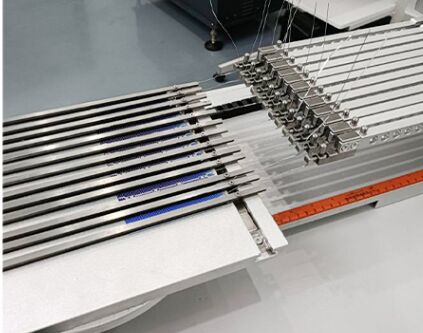

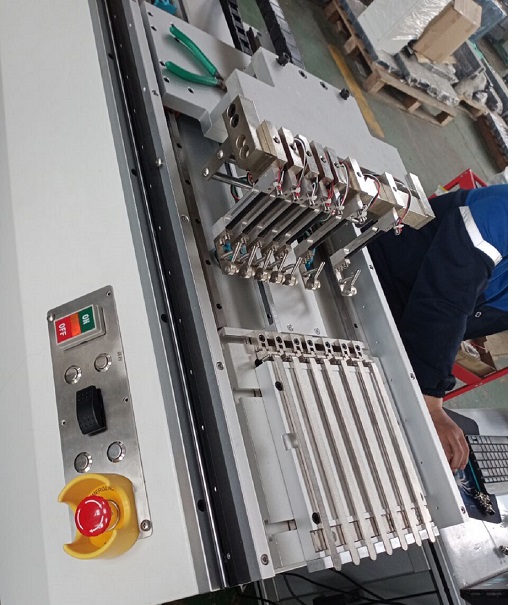

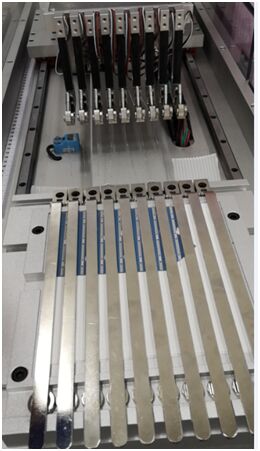

本試驗機專業用于太陽能行業電池片180度剝離強度試驗，立式結構省空間，操作方便；9工位同時拉伸可減少人工操作及節約測試時間，數據不受影響且度。



本機采用電腦控制（配 電腦），專業測試程序用于數據分析處理，結合高分辨率力量采集傳感器及高精數據處理芯片，呈現于客戶直觀的的性能曲線及客戶要求的處理后數據值使更直觀準確了解產性能，從而提高產質量。



二、技術規格：



1、 較大試驗力500N內任選；



2、 試驗機準確度等：0.5；



3、 試驗力測量范圍：0.2%—**FS；



4、 試驗力示值相對誤差：示值的±1%以內；



5、 試驗力分辨力：較大試驗力的1/±300000（全程分辨力不變）；



6、 位移示值相對誤差：示值的±0.5%以內；



7、 位移分辨力：0.001mm；



8、 力控速率調節范圍：0.1-5%FS/S；



9、 力控速率相對誤差：設定值的±1%以內；



10、 橫梁速度調節范圍：0.05—1000mm/min；



11、 橫梁速度相對誤差：設定值1%以內；



12、 恒力、恒變形、恒位移控制范圍：0.5%--**FS；



13、 恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；



14、 拉伸行程：600mm；



15、 有效試驗寬度：450mm；



16、 主機外型尺寸（長×寬×高）：約900*550*1400mm；



17、 電源：220V 50Hz 400W；



18、 主機重量：約180kg



19、 拉力角度應為180±2度；



20、 定速度、定位移、定荷重等控制方式可選；



21、 根據負荷大小自動切換到適當的量程，以確保測量數據的準確度；



22、 自主拆卸調整傳感器及夾具部件，可做1，5，6，9工位測試等；



23、 控制程序靈敏度高，滿足高頻次使用連貫性；



24、 配置臺式電腦。
